產品特點：

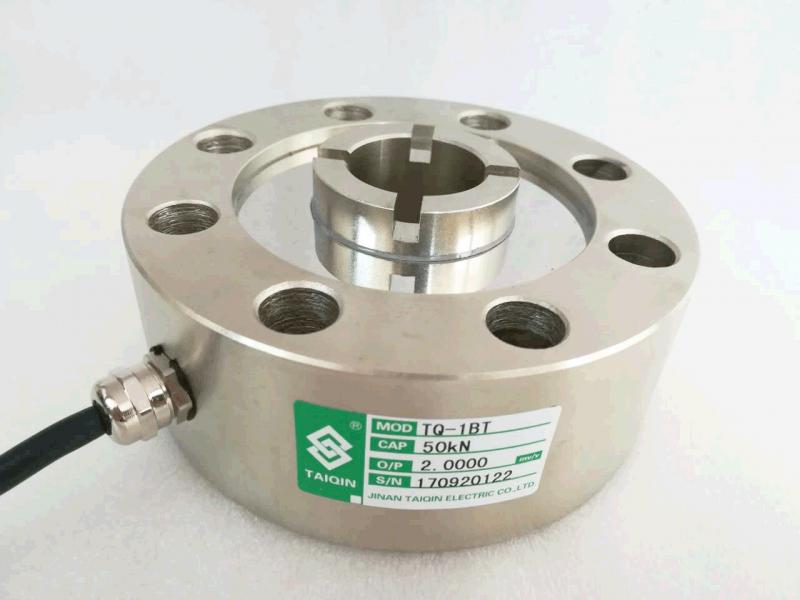

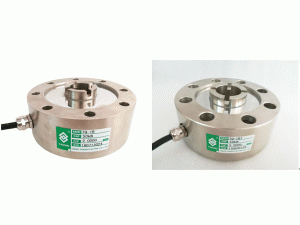

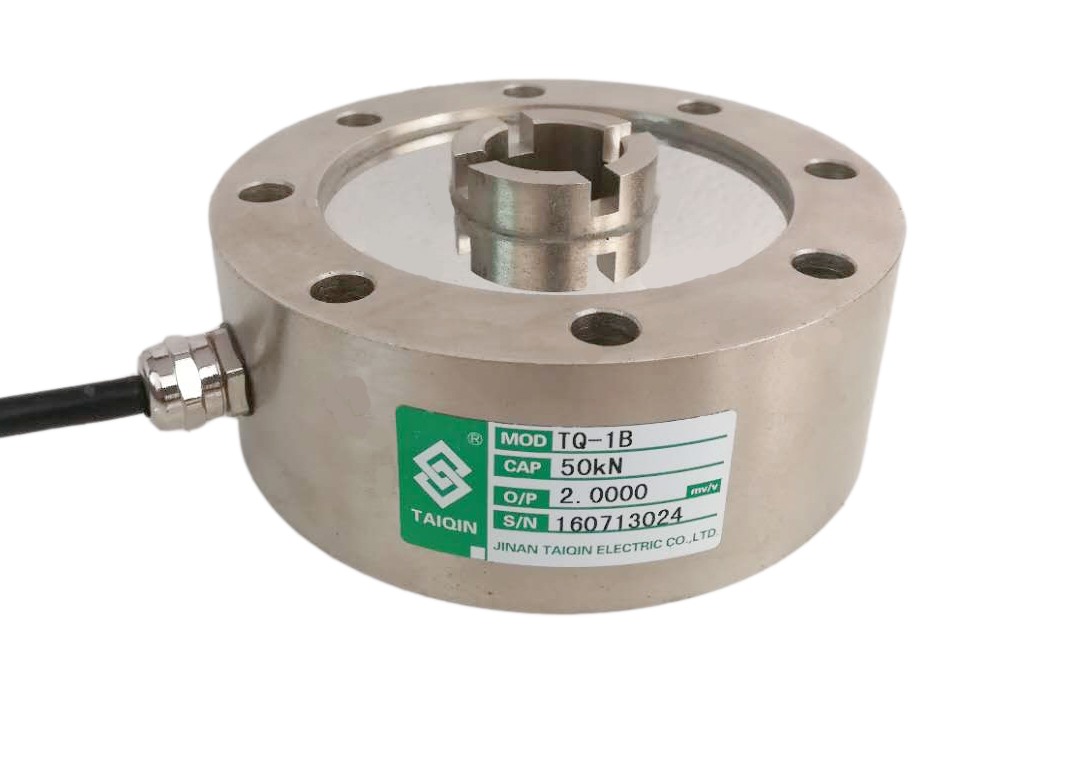

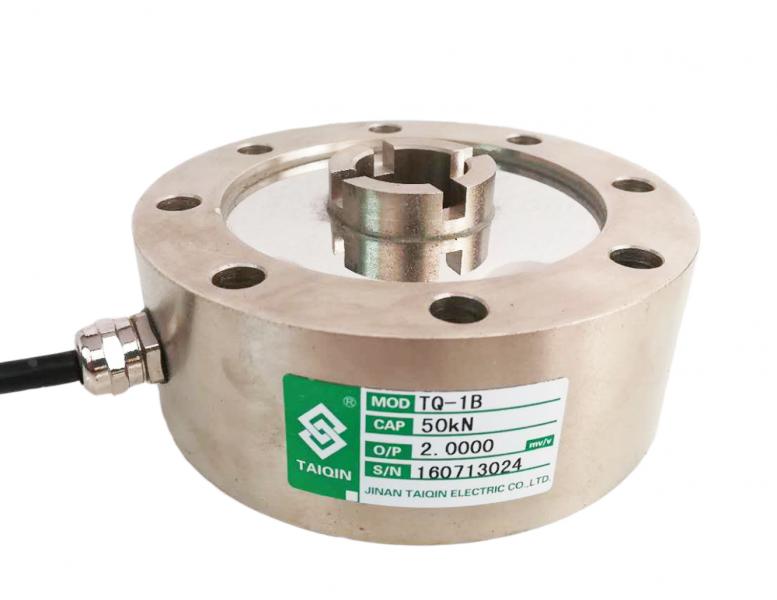

TQ-1B十字槽輪輻式稱重傳感器 具有高底低，鋼性好，精度高，抗偏裁能力強等特點。
產品用途：TQ-1B十字槽輪輻式稱重傳感器適用于皮帶秤、料斗秤、倉儲秤、料罐、材料力學試驗機、勞保安全檢測設備
量程：TQ-1B: 5kN(500kg)、10kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)
TQ-1BT: 50 kN(5t)、100 kN(10t)、200 kN(20t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 5-20t |
2 | 綜合精度 | ≤0.03%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 線性 | ≤0.03%F.S |
5 | 滯后 | ≤0.05%F.S |
6 | 蠕變 | ≤0.05%F.S/30min |
7 | 重復性 | ≤0.02%F.S |
8 | 零點輸出 | 0.1%F.S |
9 | 輸入阻抗 | 387±20Ω |
10 | 輸出阻抗 | 350±5Ω |
11 | 絕緣阻抗 | ≥5000MΩ |
12 | 輸出溫度影響 | ＜0.05%F.S/10℃ |
13 | 零點溫度影響 | ＜0.05%F.S/10℃ |
14 | 推薦激勵電壓 | 10V(DC) |
15 | 適用溫度范圍 | -10~70℃ |
16 | 安全過載 | 150％F.S |
17 | 材質 | 合金鋼 |
18 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

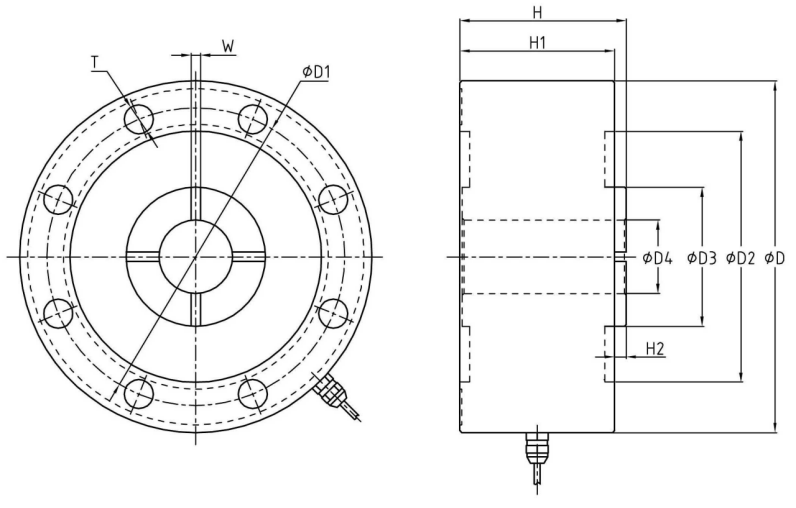

型號 | 量程(kN) | 量程 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | W | T |
TQ-1B | 5-100 | 0.5-10 | 118 | 100 | 82 | 36 | 24 | 50 | 43 | 6.5 | 4×5 | 8×Φ9 |
TQ-1BT | 50-200 | 5-20 | 130 | 105 | 84 | 48 | 32 | 55 | 48 | 7 | 4×5 | 8×Φ14 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
