TQ-H5柱式稱重傳感器為全密封結構，采用氬弧焊接，防水、防塵能力達到IP68等級要求。承載方式為上球頭壓式，動態反應快，防過載能力強，安裝容易，使用方便。 TQ-H5柱式稱重傳感器適用于制造電子汽車衡、動態軌道衡、大噸位料斗秤等衡器。
產品特點：TQ-H5柱式稱重傳感器為全密封結構，采用氬弧焊接，防水、防塵能力達到IP68等級要求。承載方式為上球頭壓式，動態反應快，防過載能力強，安裝容易，使用方便。
產品用途：TQ-H5柱式稱重傳感器適用于制造電子汽車衡、動態軌道衡、大噸位料斗秤等衡器。
量程：10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、300kN(30t)、600kN(60t)、1000kN(100t)、2000kN(200t)、3000kN(300t)

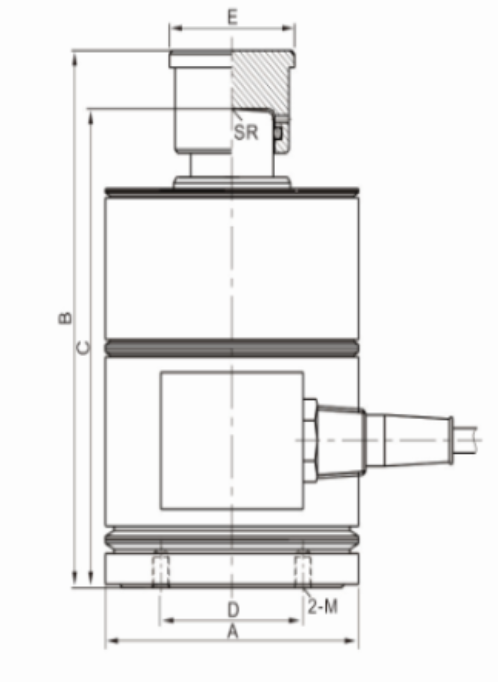

技術參數及外形尺寸：
序號 產品技術參數 1 額定載荷 1-300t 2 靈敏度 2.0±0.005mV/V 3 非線性（含滯后） ±0.03%F.S 4 重復性 ±0.02%F.S 5 蠕變/30min ±0.03%F.S 6 零點輸出 ±1%F.S 7 零點溫度系數 ±0.03%F.S/10℃ 8 輸出溫度系數 ±0.03%F.S/10℃ 9 輸入阻抗 385±10Ω 10 輸出阻抗 350±5Ω 11 絕緣阻抗 ≥5000MΩ 12 補償溫度范圍 -10~50℃ 13 適用溫度范圍 -20~60℃ 14 安全過載 120％F.S 15 材質 合金鋼 16 激勵電壓 10V(DC) 17 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負）
型號 | 量程(kN) | 量程 | A | B | C | E | SR | M |
TQ-H5 | 10-100 | 1-10 | 89 | 157 | 140 | 44 | 120 | M6 |
200-600 | 20-60 | 145 | 280 | 230 | 90 | 250 | M10 | |
1000 | 100 | 204 | 350 | 300 | 96 | 350 | M20 | |
2000-3000 | 200-300 | 242 | 360 | 310 | 116 | 600 | M24 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
